Датчик уровня топлива. Подробное руководство

Что такое датчик уровня топлива

Датчик уровня топлива (ДУТ) — устройство для оперативного и точного контроля уровня топлива в баке. На основании этих данных платформа GPS-мониторинга вычисляет:

• количество топлива в баке;
• расход топлива за период;
• средний расход топлива на 100 км;
• заправки или сливы топлива.

Датчики уровня топлива используются на стационарных и передвижных объектах. К стационарным объектам относятся, например, резервуары с топливом на АЗС. В качестве передвижных объектов выступают транспортные средства: автомобили, тепловозы, корабли и т.д.

Типы датчиков уровня топлива

Наиболее распространенными являются следующие типы ДУТов.

1. Штатные (встроенные в автомобиль на заводе):

• поплавковый (потенциометрический).

Поплавковый датчик используется для отображения относительного уровня топлива на приборной панели автомобиля. Он не является высокоточным, на практике его относительная погрешность может доходить до 10-30%.

2. Отдельно устанавливаемые:

• емкостной (от термина «диэлектрическая емкость», а не в понимании «емкость как объем»);
• ультразвуковой.

Емкостный и ультразвуковой датчики относятся к высокоточным инструментам контроля топлива в системах управления автопарками. Они устанавливаются не на заводе, а дополнительно — интеграторами систем спутникового мониторинга. Относительная точность таких датчиков — в пределах 1-2%.

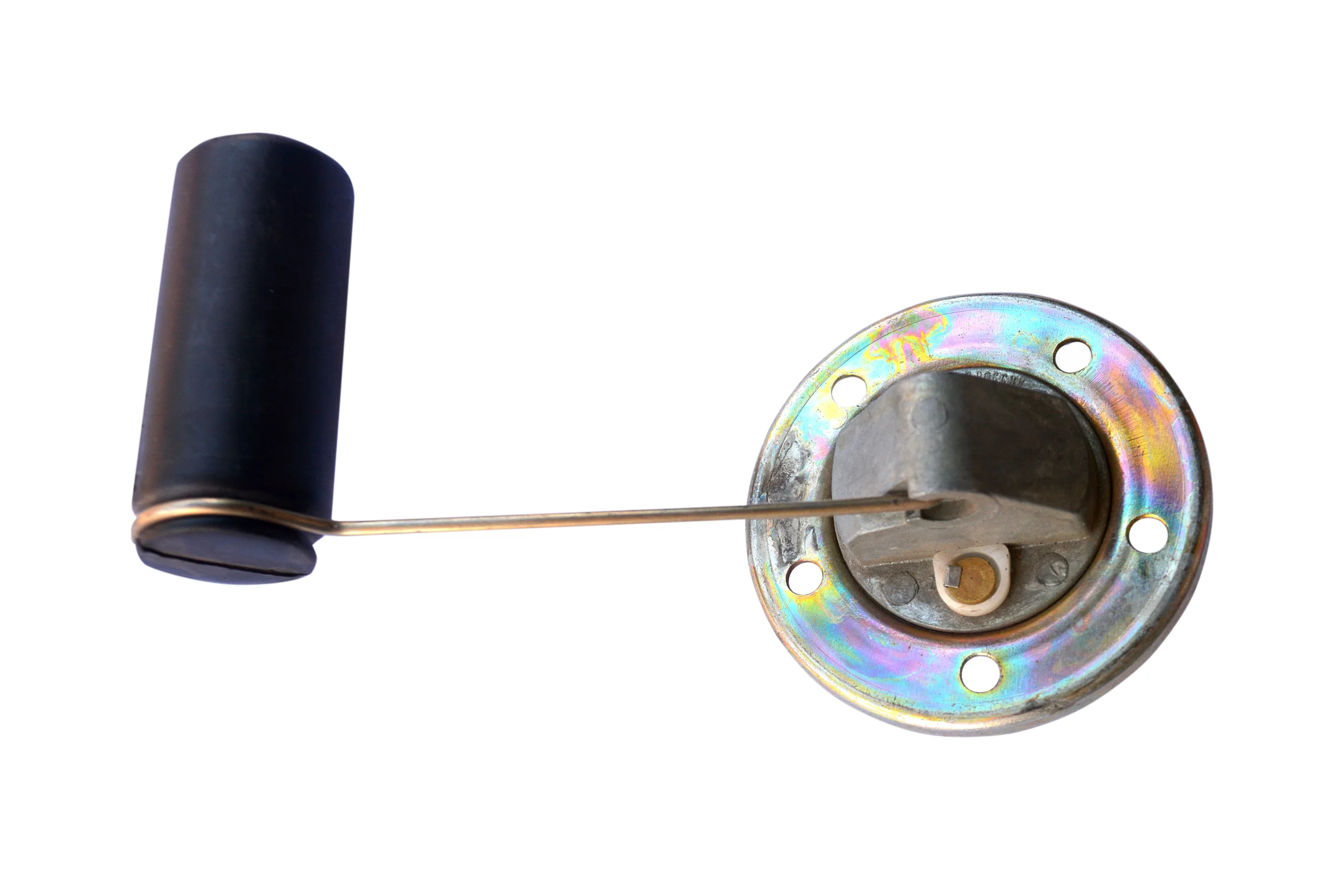

Поплавковый ДУТ

Поплавковый ДУТ устанавливается в бак автомобиля на заводе-производителе.

Принцип работы: поплавок соединен с переменным резистором (потенциометром). При изменении уровня топлива в баке сдвигается положение поплавка. Так как поплавок механически связан с потенциометром, меняется сопротивление резистора, а вместе с ним — выходящее с датчика напряжение.

Данные поплавкового датчика передаются на приборную панель через:

• отдельный провод; аналоговый сигнал (напряжение) — на старых а/м;
• CAN-шину; цифровой сигнал — на современных а/м.

Емкостной ДУТ

Емкостной ДУТ устанавливается в бак автомобиля по инициативе владельца транспорта. Основная мотивация для установки — учет израсходованного топлива и фиксация фактов хищения.

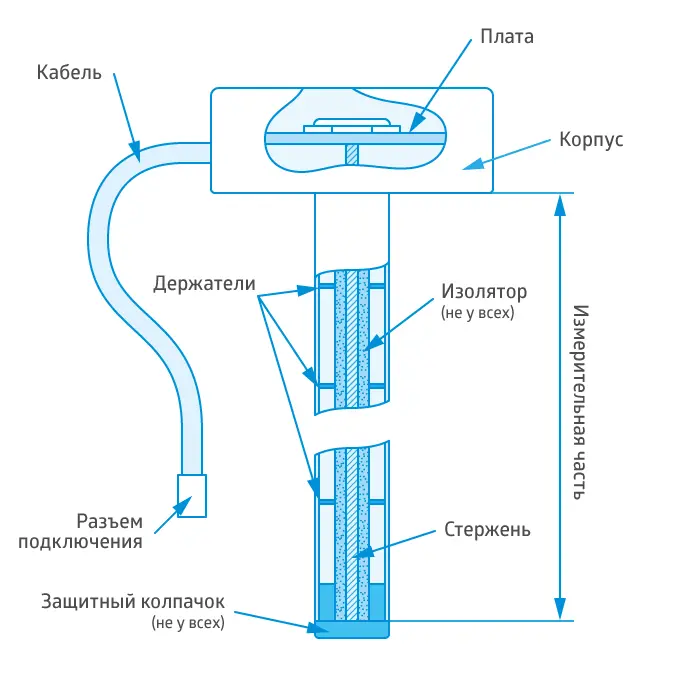

Принцип работы: Емкостной ДУТ представляет собой электрический конденсатор. Измерительная часть — это две несоприкасающиеся трубки, вставленные одна в другую (реже — трубка и внутренняя струна). Трубки выполняют роль обкладок конденсатора. Вверху обе трубки прикреплены к плате датчика.

На трубки подается электрический ток. При этом топливо выполняет функцию диэлектрика электрического конденсатора. Поверхности двух трубок-электродов не соприкасаются. Промежуток между обкладками свободно заполняется топливом при погружении датчика, затем свободно освобождается при уменьшении уровня топлива. Поэтому уровень топлива в трубках точно соответствует уровню топлива в баке.

Поскольку топливо заполняет пространство между обкладками конденсатора (трубками датчика), его электрическая емкость изменяется. Например, бензин имеет меньшее удельное электрическое сопротивление, чем воздух. Значит время заряда будет сокращаться. Чем выше будет уровень бензина между трубками, тем быстрее зарядится конденсатор. Подсчет времени зарядки ведется на плате датчика. На основании этой информации вычисляется высота столба топлива в ДУТе и в баке. Эта информация передается от датчика в GPS-терминал — модулируется в виде напряжения (аналоговый ДУТ), частоты (частотный ДУТ) или в оцифрованном виде (цифровой ДУТ).

Емкостный ДУТ подключается к GPS-трекеру. Данные измерений емкостного ДУТа передаются в систему мониторинга, вместе с пакетом данных о местоположении.

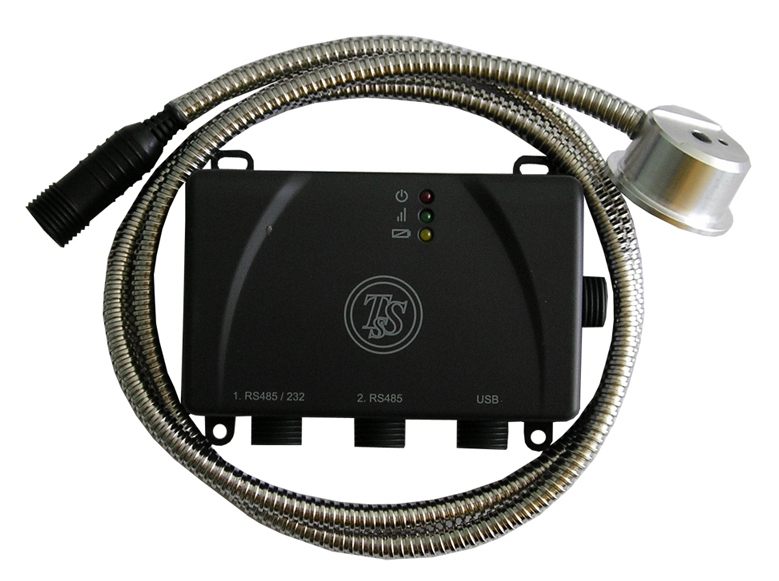

Ультразвуковой ДУТ

Датчик представляет собой УЗИ-излучатель с проводом для соединения с GPS-трекером.

Принцип работы: Излучатель закрепляется с внешней стороны дна бака и генерирует импульс ультразвуковой частоты. Пройдя через металлическое дно бака и толщу топлива, сигнал отражается от раздела сред «топливо-воздух». Отраженный сигнал улавливается этим же излучателем. На основании времени между отправкой импульса и возвратом отраженного сигнала вычисляется высота столба топлива в баке.

Ультразвуковой ДУТ также подключается к GPS-трекеру. Данные измерений ультразвукового ДУТа передаются в систему мониторинга вместе с пакетом данных о местоположении. Главным препятствием для применения этой технологии на практике стал сложный монтаж. На успех влияют много факторов, которые приходится учитывать «на месте»:

1. Датчик крепится к дну бака на специальный эпоксидный клей или с помощью металлической ленты вокруг бака. Должен обеспечиваться идеальный контакт датчика с поверхностью бака. Если его нет, УЗИ волны распространяются с искажениями, что влияет на точность измерений.
2. Наличие перегородок и материал, из которого они сделаны, могут влиять на распространение УЗИ сигналов и, как следствие, на показания датчика. Нужно подбирать место крепления датчика интуитивно.
3. Пупырышки и бугорки на внутренней поверхности дна бака искажают и рассеивают УЗИ-сигнал. Это снова приводит к неточностям.
4. Со временем на дне бака скапливается мусор, вода (зимой – лед), которые мешают УЗИ-сигналу. Из-за этого образуется обманчивое представление об изменении уровня топлива.
5. На практике ультразвуковой ДУТ имеет смысл применять, когда нельзя нарушать целостность бака (гарантийная техника, бензовозы и т.п.), а также для стационарных резервуаров — на движущемся ТС точность обычно ниже емкостных.

Как подобрать подходящий ДУТ

Емкостный и ультразвуковой ДУТы выбираются по следующим параметрам:

• размеры бака (принципиальное значение имеет высота)
• интерфейс подключения

Размеры бака

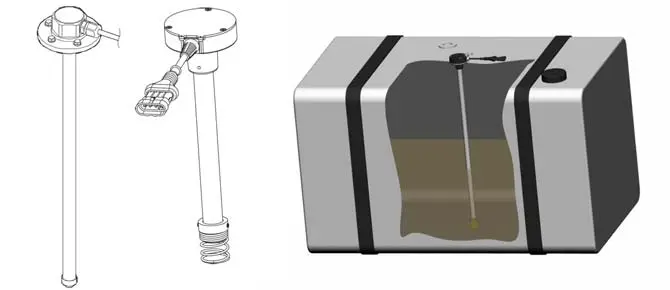

Для установки емкостного ДУТа важны высота и форма топливного бака. Поэтому стоит уточнить эти параметры у клиента хотя бы примерно. Длина измерительной части ДУТа должна быть чуть больше высоты бака (если датчик короче высоты бака, то он не сможет измерять малый объем топлива). Излишки измерительной части ДУТа обрезаются в процессе монтажа так, чтобы датчик почти касался дна бака – оставляют 3-4 см для исключения короткого замыкания мусором (стружкой, водой) на дне бака.

Обычно производители ДУТов предлагают датчики с длиной измерительной части от 0,7 до 3 метров, в зависимости от модели устройства. Для баков большинства автомобилей достаточно ДУТа с длиной измерительной части 0.7 метра.

Несколько ДУТов на одной машине

Установка нескольких ДУТов на одно транспортное средство требуется в некоторых случаях.

Несколько топливных баков на одном ТС

Например, на фурах обычно установлено 2 бака, на вездеходах — 3 бака. В этом случае только установка ДУТов во все баки дает полную информацию об уровне топлива. В системе мониторинга информацию можно показывать отдельно по каждому ДУТу или показывать сразу сумму всех показаний.

Топливный бак имеет сложную форму

Например, это может быть бак с возвышением в центре, образующим два не сообщающихся “кармана”. Баки такой формы встречаются на сельхозтехнике. В таком случае установка двух (или более) ДУТов повышает точность измерений. В системе мониторинга показания установленных в один бак ДУТов можно усреднить.

Для полноценного контроля топлива требуется установить в каждый бак и в каждую секцию бензовоза отдельный ДУТ. Для этого рекомендуется использовать ДУТы с интерфейсом подключения RS-485 (т.к. в отличие от RS-232 обеспечивается возможность подключения нескольких ДУТов).

Топливный бак имеет сильно вытянутую форму

Например, на автотрейлерах, поездах. Тогда даже незначительные колебания топлива в баке (в смысле высоты) сильно влияют на показания датчика (в смысле объема), и приходится устанавливать два и более датчиков в разных концах бака (например, по диагонали). Показания этих ДУТов затем усредняются.

Бак может иметь вытянутую форму и малую высоту (10-15 см). В этом случае стоит рассмотреть возможность контроля топлива с помощью CAN-данных. Такая форма бака часто встречается на легковых автомобилях.

Интерфейс подключения

Если транспорт клиента уже оборудован трекером, то стоит уточнить марку/модель устройства. Далее нужно проверить, поддерживается ли модель системой ГдеМои. Сделать это можно в разделе «Управление устройствами». Далее ДУТ подбирается исходя из доступных интерфейсов. При наличии у трекера и цифрового, и аналогового интерфейса (например, это Teltonika FMB 125) стоит рекомендовать установить ДУТ с цифровым интерфейсом (например, RS-485)

Если оснащение трекерами транспорта будет происходить вместе с установкой ДУТов, то стоит рекомендовать трекеры и ДУТы с цифровыми интерфейсами (например, RS-485).

Процесс установки ДУТа

Для установки ДУТа вам потребуется помощь квалифицированных специалистов.

Чтобы установить ДУТ необходимо иметь:

1. Бригаду из 2-х человек (одному сложно, например, демонтировать бак)

2. Инструменты:

• биметаллическую коронку по металлу (часто диаметром 35мм)
• угловую дрель
• сверла по металлу (часто нитрид-титановые, желтого цвета)
• отвертки крестовые и шлицевые
• шарнирно-губцевый инструмент (кусачки, пассатижи и т.п.)
• ножовку по металлу или трубкорез
• заклепщик (для закрепления ДУТа на толстостенных баках)

3. Оборудование для тарировки:

• трубку для тарировки
• мини-АЗС – портативную станцию с точным измерением залитого топлива в процессе тарировки
• емкости для временного хранения топлива в процессе тарировки (часто используются складные, типа надувных матрасов)

4. Расходные материалы – хомуты, провода в гофре, пломбы, термоусадочные колпачки

5. Ноутбук — для проведения калибровки, тарировки

6. УНУ — устройство настройки (соединяет ноутбук и плату ДУТа); как правило имеет специализированные разъемы, подходящие только к датчикам какого-то одного производителя; поэтому для подключения к датчикам другого производителя нужно или другое УНУ или соответствующие переходники.

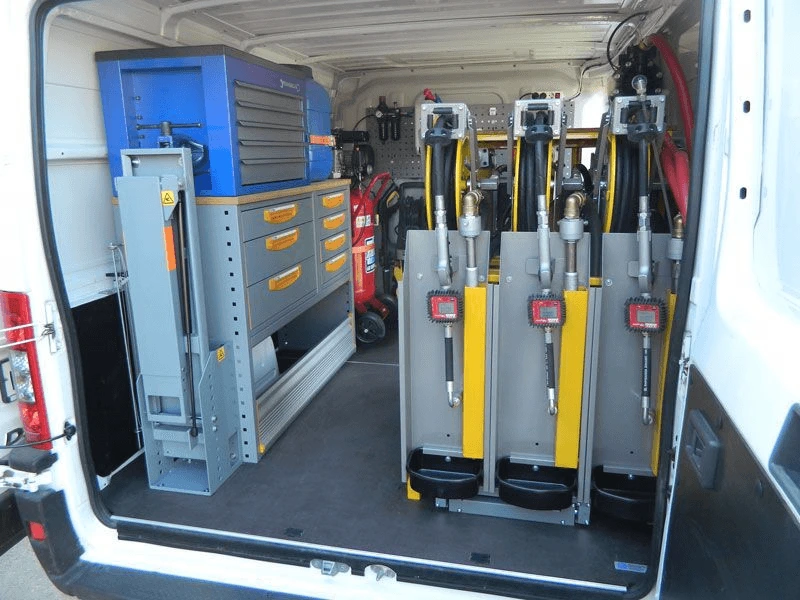

Как правило, профессиональные установщики имеют специальный автомобиль-техничку. В нем находятся емкости для слива топлива и станция для перекачивания топлива.

Помимо оборудования нужно иметь теоретическую подготовку и опыт решения нестандартных ситуаций.

А теперь посмотрим внимательно на процесс установки каждого типа ДУТа.

Ультразвуковой ДУТ

Для установки нужно зачистить участок снаружи дна бака, приклеить туда ДУТ и закрепить его хомутом, надетым вокруг бака. После этого к ДУТу подключается электропитание, производится тарировка.

1. Ультразвуковой ДУТ устанавливается снаружи на дно топливного бака. Для установки выбирается геометрический центр дна бака. Например, если дно имеет прямоугольную форму, то геометрический центр находится в месте пересечения диагоналей, проведенных между углами прямоугольника.
2. Дно бака в месте установки зачищается до металла наждачной бумагой.
3. На ультразвуковой ДУТ наносится клей, улучшающий отправку и прием ультразвукового импульса и закрепляющий ДУТ на дне бака. Клей идет в комплекте с ДУТом.
4. Датчик с нанесенным гелем плотно прижимается к месту установки и закрепляется хомутом, надетым вокруг бака.
5. ДУТ подключается к к бортовой электросети автомобиля и к компьютеру. Для этого используется специальный переходник. На компьютер устанавливается ПО для настройки ДУТа.
6. Выполняется тарировка.
7. ДУТ отключается от компьютера и подключается к трекеру.

Время работы — примерно 4 часа

Емкостный ДУТ

Чтобы установить емкостный ДУТ нужно снять и выпарить топливный бак, проделать вверху бака отверстие, вставить в него измерительную часть ДУТа и закрепить ДУТ саморезами к поверхности бака. После этого к ДУТу подключается электропитание, производится калибровка и тарировка.

1. Перед установкой из бака требуется слить все топливо. Затем необходимо избавиться от паров топлива, сохранившихся в баке после слива топлива. Если этого не сделать, то при сверлении отверстия из-за искры произойдет взрыв (особенно после бензина). Для этого бак демонтируется, в него заливается вода, сливается (повторить), и затем выпаривается (процесс называется «выпаривание бака»).
2. Для установки выбирается геометрический центр бака.
3. В геометрическом центре бака делается отверстие, металлическая стружка не должна попасть в бак.
4. Измерительная часть ДУТа подрезается чуть короче, чем высота бака — так топливо сможет свободно попадать между трубками бака. Для подрезки используется трубкорез или ножовка по металлу.
5. Выполняется калибровка. Это позволит ДУТу узнать свою новую длину, после подрезки. Для этого ДУТ переворачивается измерительной частью вверх и полностью заполняется топливом. Через 1-2 минуты топливо сливается.
6. Емкостный ДУТ устанавливается в сделанное отверстие так, чтобы измерительная часть находилась внутри бака, а плата с интерфейсным кабелем — снаружи.
7. Датчик закрепляется к поверхности бака саморезами. Для саморезов в металлическом основании верха датчика, на котором закреплена плата, предусмотрены отверстия.
8. ДУТ подключается к бортовой электросети автомобиля и к компьютеру. Для этого используется специальный переходник. На компьютер устанавливается ПО для настройки ДУТа.
9. Выполняется тарировка.
10. ДУТ отключается от компьютера и подключается к трекеру. Монтаж трекера закончен.

Время работы — примерно 4 часа

Подключение к CAN-шине

Чтобы подключиться к CAN-шине, нужно сперва отыскать ее в автомобиле. CAN-шина – это два провода, свитых в витую пару. В автомобиле много проводов, да и CAN-шина может быть не одна. Поэтому отыскать нужную CAN-шину без документации о том, где она проходит, очень сложно. Когда ее нашли, то для считывания данных используется «CAN-крокодил» (рекомендуется) или подключаются прямо к медным проводам (менее предпочтительно).

Общий порядок подключения к CAN-шине:

1. Предварительно требуется узнать марку, модель и год выпуска автомобиля, к CAN-шине которого требуется подключиться.
2. Далее по таблице проверяем, передается ли уровень топлива в CAN-шине этого автомобиля. Если не передается, то дальнейшие пункты не имеют смысла.
3. Узнаем CAN-модуль какой марки совместим с трекером клиента. Это можно посмотреть, например, на сайте производителя трекера.
4. Выбираем модель CAN-модуля. Для разных категорий транспорта и спецтехники могут использоваться разные модели CAN-модуля. Например, при подключении трекеров Teltonika к легковым автомобилям используется CAN-модуль LV-CAN 200, а для грузовиков — ALLCAN 300.
5. Запрашиваем у продавца CAN-модуля схему подключения к нашему автомобилю. Для этого указываем марку, модель, год выпуска ТС. Ответ со схемой, как правило, приходит в течение 30 минут.
6. CAN-модуль подключается к CAN-шине согласно схеме.
7. CAN-модуль подключается к бортовой электросети автомобиля и к компьютеру. Обычно используется кабель mini USB-USB.
8. В ПО для настройки CAN-модуля задается номер программы, указанный в схеме подключения.
9. CAN-модуль отключается от компьютера и подключается к трекеру.
10. Выполняется упрощенная тарировка

Способы подключения ДУТа к трекеру

По состоянию на 2018 год наиболее часто используются несколько типов подключения ДУТа к трекеру.

Для штатных датчиков:

• по аналоговому интерфейсу,
• получение данных штатного ДУТа через CAN-интерфейс.

Для дополнительно установленных датчиков:

• по аналоговому интерфейсу,
• по частотному интерфейсу,

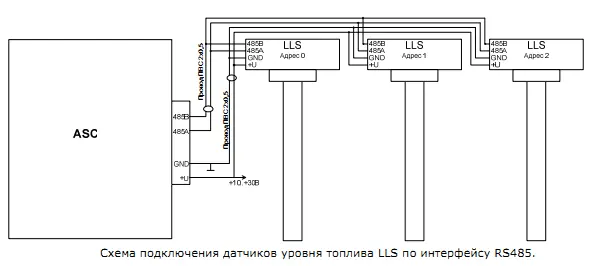

• по цифровому интерфейсу: RS-232, RS-485,
• по CAN-подобному интерфейсу,
• по радиоканалу Bluetooth,
• по другому радиоканалу.

Аналоговый интерфейс

Оборудование: Аналоговый ДУТ, трекер с аналоговым входом

Особенности: Данные об уровне топлива в баке передаются в GPS-трекер в виде уровня напряжения (разности потенциалов между выходом датчика и массой, постоянный ток). Например, чем больше уровень топлива, тем больше разность потенциалов. К примеру, 1V — пустой бак, 10V – полный бак. Для преобразования значения напряжения в литры проводится тарировка. От GPS-трекера на платформу мониторинга передаются измеренные значения в вольтах, обычно в формате одна или две цифры после запятой (например, 6,35 В).

Преимущества: можно использовать дешевый трекер с минимальным количеством интерфейсов, что позволяет сэкономить при покупке оборудования

Недостатки: на точность показаний могут влиять скачки напряжения в бортовой сети автомобиля, состояние (возраст) электропроводки, наводки на провода и т.п., что снижает точность измерений.

Практика применения: аналоговые ДУТы стоит рекомендовать конечному клиенту, если на его транспорте уже установлены трекеры без цифровых интерфейсов, но с аналоговым входом, либо в качестве максимально бюджетного решения.

Частотный интерфейс

Оборудование: Частотный ДУТ, трекер с частотным входом (например, BCE Blue).

Особенности: От GPS-трекера на платформу мониторинга передается измеренные значения в виде частоты импульсов (например, от 30 до 2000 Hz). Например, чем больше уровень топлива, тем больше частота импульсов. К примеру, 30 Hz — пустой бак, 2000 Hz – полный бак. Для преобразования частоты в литры проводится тарировка. Технология модуляции информации посредством частоты схожа с FM-радио; в этом смысле аналоговый датчик соответствует AM-радио, где сигнал модулируется амплитудой. Частотная модуляция в ДУТах исторически появилась после аналоговой, но до появления цифровой передачи. Она более помехоустойчивая, чем аналоговая, но менее помехоустойчива, чем цифровая. Поэтому сегодня практически уже не используется.

Преимущества: Погрешность ниже, чем у аналоговых ДУТов. Часто присутствует в качестве дополнительного интерфейса на аналоговых ДУТах (в этом случае их называют аналогово-частотными).

Недостатки: Малая распространенность частотных интерфейсов у бюджетных моделей GPS-трекеров.

Практика применения: По сравнению с цифровыми и аналоговыми ДУТами встречаются реже. Стоит рекомендовать клиенту при отсутствии возможности подключения по другим интерфейсам.

Цифровые интерфейсы

Оборудование: Цифровой ДУТ с интерфейсом RS-232 (или RS-485), трекер с интерфейсом RS-232 (или RS-485)

Особенности: Данные об уровне топлива оцифровываются и передаются в GPS-трекер в виде условных чисел без единиц измерения по медным проводам (wiki о RS-232 и wiki о RS-485), но в цифровом виде. От терминала в систему GPS-мониторинга информация передается в целых положительных числах, обычно 2-х байтовых (0..65535). Для преобразования условных чисел в литры проводится тарировка.

Преимущества: Минимизация внешнего воздействия при передаче сигнала от датчика в трекер по проводам (в отличие от аналогового сигнала). Как следствие, точность измерений получается выше, чем в системе с аналоговым ДУТом. Возможность подключать несколько ДУТов на один интерфейс RS-485 (RS-232 позволяет подключать только один ДУТ на один интерфейс). Посмотреть сколько ДУТов по RS-485 подключается к выбранному GPS-трекеру можно на сайте производителя GPS-трекера.

Недостатки: Ранее трекеры с цифровыми интерфейсами считались более дорогими, но сейчас разницы в цене почти нет: RS-485/232 присутствуют в большинстве современных моделей.

Практика применения: Цифровые ДУТы стоит рекомендовать когда конечный клиент изначально планирует контролировать топливо. Стоит обратить внимание на то, какие интерфейсы есть у GPS-трекеров выбранного производителя (RS-232 или RS-485) и соответственно подбирать датчик.

CAN-интерфейс

Оборудование: CAN-модуль для считывания данных с CAN-шины, трекер, совместимый с CAN-модулем; или OBD2-трекер с функцией считывания OBD-данных.

Особенности: используются данные штатного ДУТа автомобиля. Информация об уровне топлива передается в % от объема бака. Для преобразования % в литры проводится упрощенная тарировка.

Преимущества: простой и быстрый монтаж без нарушения целостности топливного бака; в случае с OBD2-трекером конечный клиент может произвести монтаж самостоятельно. Это существенно сокращает затраты на установку оборудования.

Недостатки: точность измерений штатного ДУТа может быть ниже, чем у емкостного ДУТа; не все автомобили передают в CAN-шине информацию об уровне топлива

Практика применения: использовать CAN-данные для контроля топлива стоит рекомендовать клиенту, когда важны скорость и низкая стоимость внедрения; для высокоточного учета — емкостной ДУТ. Предварительно нужно убедиться что автомобиль клиента позволяет получать эти данные из CAN-шины.

Bluetooth

Оборудование: Bluetooth-ДУТ, трекер с поддержкой Bluetooth, совместимый с Bluetooth-ДУТом. Пример: ДУТ Эскорт BLE

Особенности: данные передаются в цифровом виде по беспроводному Bluetooth-каналу. Для преобразования условных чисел в литры проводится тарировка.

Преимущества: Отсутствие проводов у ДУТа упрощает монтаж и сокращает затраты на установку. Важно подчеркнуть, что сегодня появляются ДУТы, которые вообще не требуют проводов, даже для питания, т.к. работают от встроенной батарейки много лет (используют энергоэффективные протоколы Bluetooth 4.0 и выше). Некоторые считают, что будущее – именно за такими беспроводными ДУТами.

Недостатки: Каждый производитель ДУТа передает результаты измерений по собственному протоколу (пока что не сложился стандартный или хотя бы популярный протокол). Это требует от производителей трекеров отдельно обеспечивать совместимость с ДУТами каждого производителя. Несмотря на это, BLE-ДУТы получили широкое распространение; протоколы — вендорные, поддерживаются большинством современных трекеров/шлюзов; цена выше проводных, но окупается меньшими трудозатратами на монтаж.

Практика применения: При наличии трекера с Bluetooth-интерфейсом можно рекомендовать клиенту устанавливать Bluetooth-ДУТ.

Особенности конструкции ДУТов

Ряд производителей добавляет в свои емкостные ДУТы дополнительные возможности. Для отдельных клиентов это может оказаться полезным.

Удаленный контроль электропитания ДУТа

Если ДУТ перестает передавать данные об уровне топлива, то прежде всего стоит посмотреть подключен ли он к питанию. На ДУТах, например, компании Siensor, сделать это можно удаленно. Для этого в интерфейсном кабеле ДУТа предусмотрен дополнительный провод. Этот провод следует подключить к дискретному или аналоговому входу трекера, а в сервисе мониторинга создать дискретный или измерительный датчик.

Универсальный интерфейс для подключения

Некоторые производители предусматривают в своих ДУТах возможность их подключения к трекеру как по аналоговому, так и по цифровому интерфейсам. Например, такие ДУТы делает компания Эскорт. Будет полезно при подключении ДУТа к ранее установленному трекеру. Клиент может не знать какие интерфейсы у трекера заняты, поэтому возможность подключить ДУТ к любому интерфейсу будет полезна.

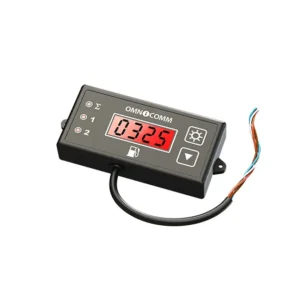

Индикатор уровня топлива

Устанавливается в кабину водителя и отображает точное значение топлива, измеренное ДУТом. Является не только контрольным, но и дисциплинирующим (отбивает желание сливать) фактором. На рисунке показан индикатор Омникомм.

Изгиб ДУТа

При установке в бак сложной формы разрешенный радиус/угол изгиба уточнять по мануалу конкретного ДУТа. Обычно допускается не более одного изгиба с ограниченным углом. CAN-подобная шина S6. Компания Технотон продвигает идею единого интерфейса подключения штатных и дополнительных датчиков (в том числе ДУТов). В качестве единого интерфейса компания Технотон предлагает использовать CAN 2.0. В рамках реализации идеи под маркой Технотон выпускаются ДУТы (и ряд других измерительных датчиков), подключаемые к CAN-шине автомобиля. Эти датчики передают информацию по CAN-шине так же, как это делают штатные CAN-датчики автомобиля.

Такой подход имеет ряд преимуществ. Например, это фактически снимает ограничение на количество подключаемых датчиков к одному трекеру. Однако стоимость ДУТов (и других измерительных датчиков) с CAN-интерфейсом существенно выше аналогичных устройств с другими интерфейсами подключения. Поэтому данная технология не получила широкого распространения. Решение остается нишевым (дороже/сложнее), используется в экосистемах конкретных вендоров (например, Technoton)

Взрывозащищенное исполнение

Некоторые нормативы и правила безопасности требуют установки ДУТ во взрывозащищенном исполнении. Например, в случае с бензовозом для секций с топливом допускается устанавливать только такие ДУТы. Эти ДУТы имеют особую конструкцию, которые обеспечивают дополнительную пожаро- и взрывобезопасность. Они проходят дополнительные сертификационные испытания (выдается сертификат). Примеры: Omnicomm LLS 20230, Техноком TKLS Ex, Автосенсор КВ-РВ03.

Встроенный GPS-трекер в ДУТ

С 2016 года некоторые производители придумали встраивать GPS-трекер прямо в “голову” датчика. Таким образом, если нужно контролировать только положение и топливо, нужно установить только одно устройство – это преимущество. Недостатком является то, что это ограничивает (но не исключает!) возможность подключения другого оборудования к такому трекеру-датчику “2-в-1”. Также любое универсальное решение является компромиссом: функции собственно трекинга в нем могут быть реализованы не так хорошо, как в полюбившихся трекерах.

Калибровка

После обрезки измерительной части емкостного ДУТа ему нужно указать новые минимальное и максимальное значения. Суть процесса – замерить показания датчика в пустом баке и в полном баке (полностью погруженным в топливо используемого в автомобиле типа).

Это делается подручными средствами либо с помощью трубы-резервуара. Считается, что второй способ предпочтительнее, т.к. он полностью эмулирует реальную ситуацию (когда вокруг трубок датчика тоже находится топливо), но первый проще и не нужно с собой возить воняющий топливом резервуар. В реальности значения при калибровке меняются незначительно и, как правило, не принципиальны на практике (хотя некоторые интеграторы готовы поспорить с этим).

Калибровка подручными средствами

1. ДУТ подключается к компьютеру и переворачивается измерительной частью вверх («головой» ДУТа — вниз)
2. Пространство между трубками заполняется топливом (топливо просто заливается сверху, в трубку)
3. После стабилизации уровня в ПО-конфигураторе ДУТа указывается, что это новый максимальный уровень ДУТа.
4. Топливо полностью сливается из измерительной части ДУТа.
5. После стабилизации уровня в ПО-конфигураторе ДУТа указывается, что это новый минимальный уровень ДУТа

Калибровка с помощью трубы-резервуара

Для этого способа потребуется заранее подготовить пластиковую трубу, например, от водопроводной канализации. Внутренний диаметр трубы около 50мм, длина — около 700мм. Один конец трубы герметично закрывается, получается резервуар для топлива. Некоторые производители поставляют ДУТы в упаковке в виде трубы-резервуара. Калибровка происходит так:

1. Труба-резервуар ставится незапаяным концом вверх и закрепляется в таком положении
2. Труба-резервуар заполняется топливом
3. ДУТ подключается к компьютеру и опускается в трубу-резервуар
4. После стабилизации уровня в ПО-конфигураторе ДУТа указывается, что это новый максимальный уровень ДУТа
5. ДУТ извлекается из трубы-резервуара
6. После стабилизации уровня в ПО-конфигураторе ДУТа указывается, что это новый минимальный уровень ДУТа

Тарировка

Тарировка требуется для преобразования показаний ДУТов из условных единиц или вольт в литры/галлоны.

Полная тарировка

Примерный порядок тарировки:

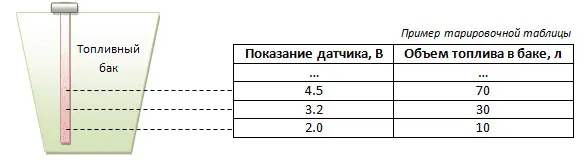

1. В бак заливается точно отмеренное количество топлива. Это называется пролив. Например, 20 литров. Рекомендуется заливать не более 1/10 (лучше – 1/20) от объема топлива за один пролив. То есть тарировочная таблица должна содержать не меньше 10 значений (лучше 20).Чтобы точно отмерить нужное количество топлива установщики ДУТов используют различные методы. Например:

• перекачивают топливо в бак тарируемого автомобиля насосом со счетчиком прокаченного топлива
• приезжают на АЗС и заправляют нужное количество топлива в бак тарируемого автомобиля.

2. На экране компьютера, к которому подключен ДУТ в ПО для настройки ДУТа смотрят текущие показания ДУТа. Результат заносят в тарировочную таблицу в виде пары чисел: значение датчика — количество литров топлива в баке.
3. Выполняют следующий пролив, результаты также заносят в таблицу. Проливы повторяются, пока бак не будет полностью заполнен топливом.
4. Если бак имеет сложную форму, то в местах изменения формы размер пролива рекомендуется уменьшить вдвое.

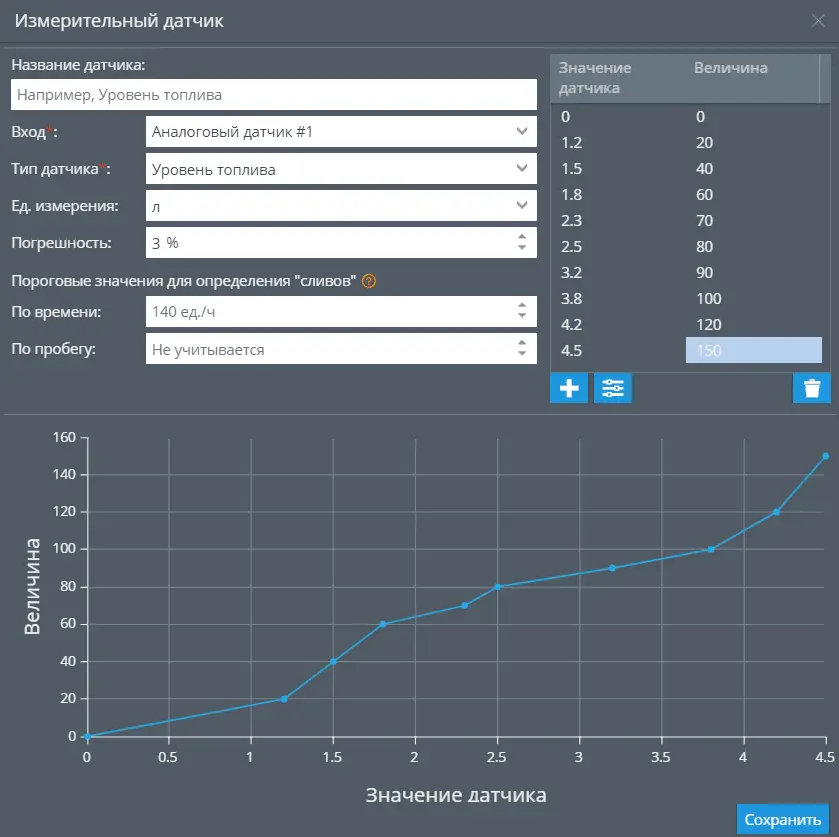

5. Готовую тарировочную таблицу заносят в систему мониторинга (Управление устройствами => Датчики и кнопки => Добавить измерительный датчик).

Упрощенная тарировка

При контроле топлива с использованием CAN-данных и небольших баков (легковые автомобили, до 100 л) часто применяется упрощенная процедура заполнения тарировочной таблицы. В систему мониторинга добавляется тарировочная таблица всего с двумя значениями:

Значение датчика	Величина
0	0
100	Емкость бака в литрах/галлонах, например 150 литров

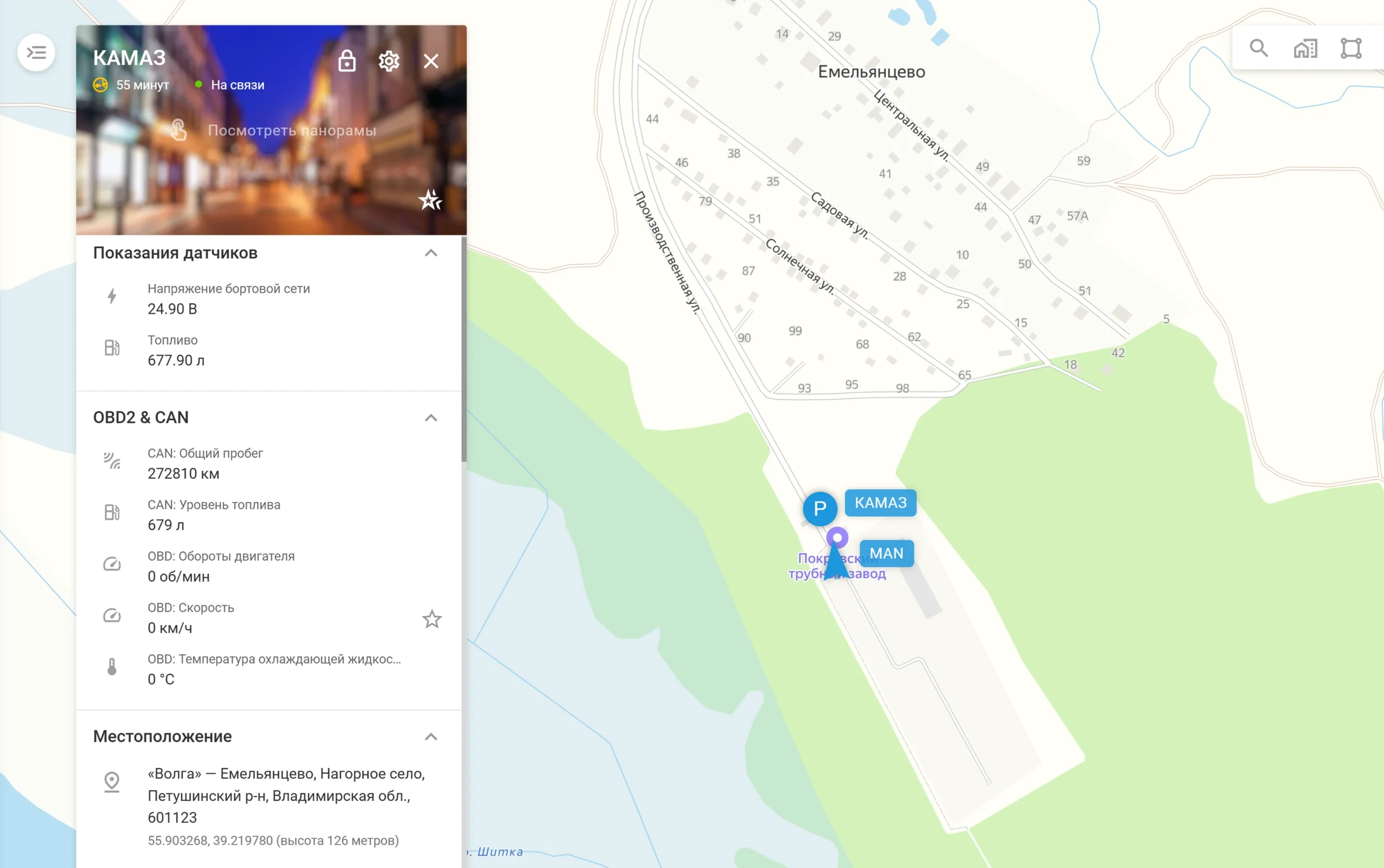

Просмотр данных в системе мониторинга

Для просмотра данных в системе мониторинга потребуется создать измерительный датчик (Управление устройствами => Датчики и кнопки => Добавить измерительный датчик) и внести в него данные тарировки.

В отдельных случаях измерительный датчик создается автоматически. Например, при установке OBD2-трекера.

Виджет

Количество топлива в баке показывается в виджете Топливо или OBD2&CAN

Оповещения

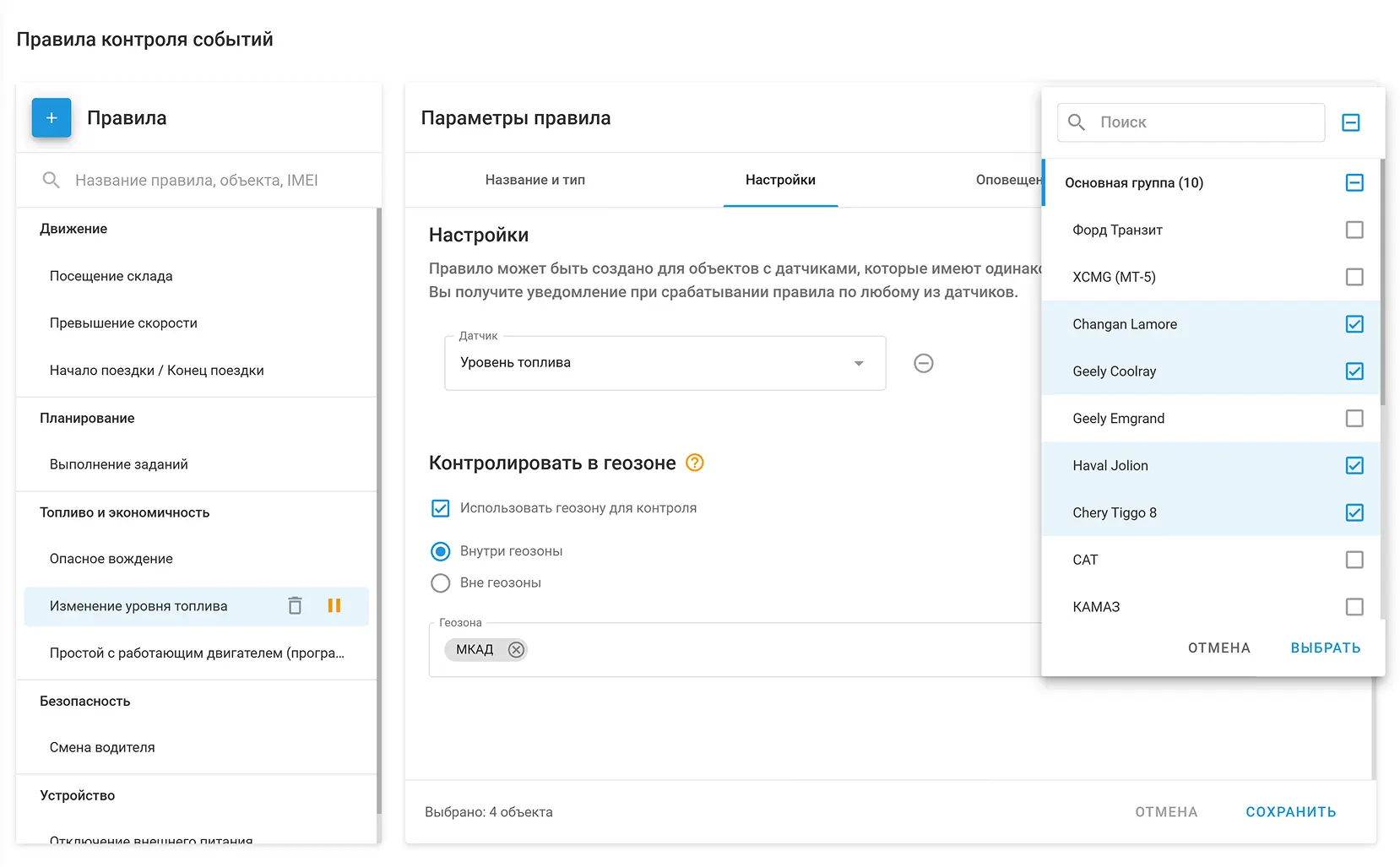

Система мониторинга может оперативно оповещать владельца транспорта о сливах и заправках топлива. Для этого требуется настроить правило контроля “Изменение уровня топлива”

Оповещения будут приходить:

• по sms
• на email
• в мобильное приложение X-GPS Монитор

Кроме того, оповещения об изменении уровня топлива могут быть заданы как экстренные.

Отчет

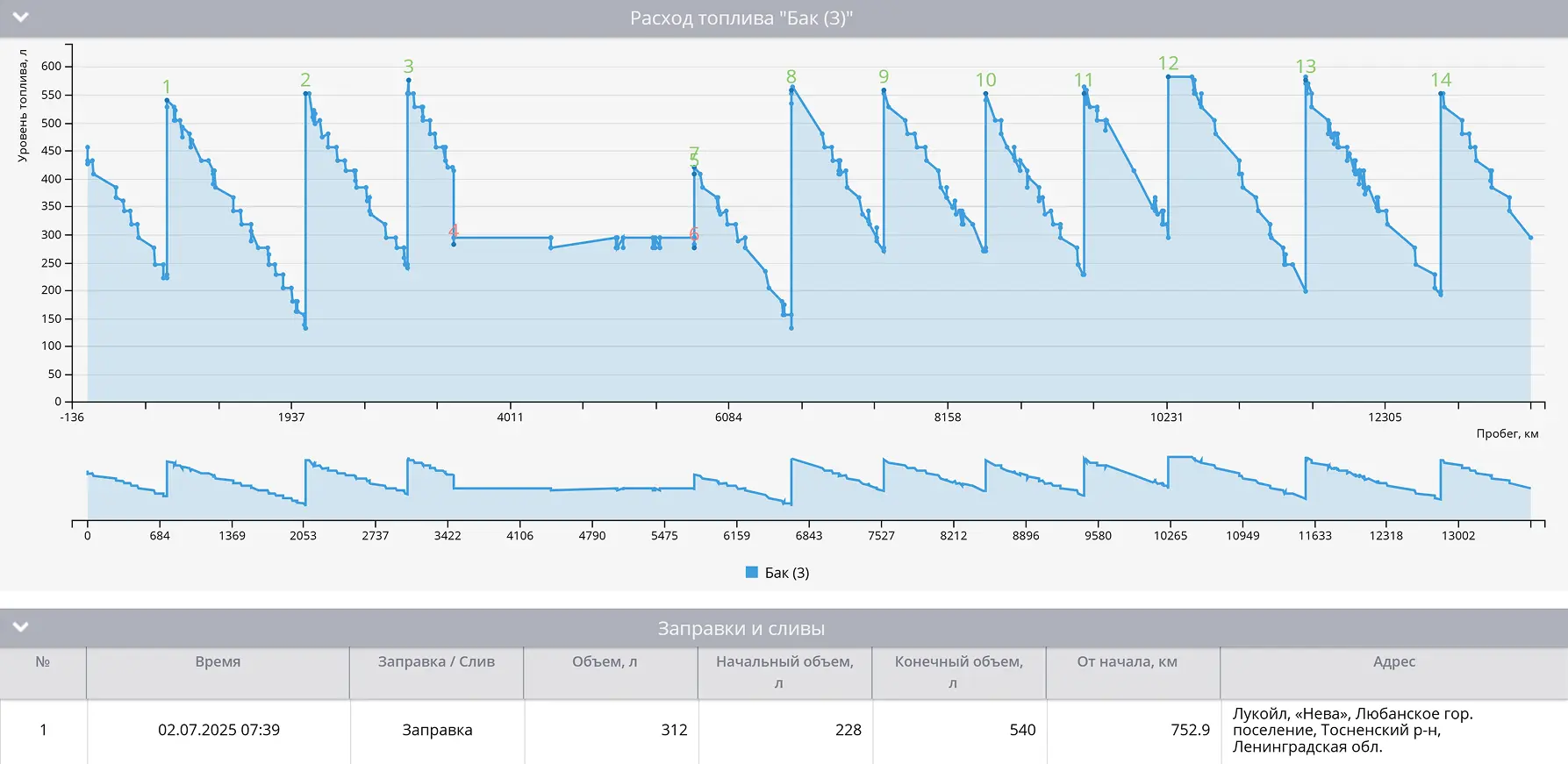

История измерений ДУТа доступна в отчете Объем топлива. На оси абсцисс графика может быть как время (дни/часы для выбранного диапазона дат), так и пройденное расстояние (пробег в км/милях за выбранный диапазон дат).

На графике также можно отразить:

• Скорость движения транспортного средства
• Состояние зажигания

В итоге, отчет позволяет получить следующие данные:

• Количество и объем заправок
• Количество и объем сливов
• Абсолютный расход топлива — сколько литров было потрачено за выбранный период
• Относительный расход топлива (литров/100 км, литров/час)
• Качество показаний ДУТ и др.

Читайте далее Узнать больше про решения для контроля топлива в автопарке можно на сайте ГдеМои. Подробнее про Отчет по топливу с применением искусственного интеллекта — в статье.
