Измерительные датчики

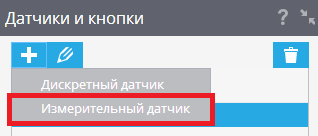

Для добавления измерительного датчика нажмите Добавить датчик и во всплывающем окне выберите «Измерительный датчик»:

Измерительные датчики

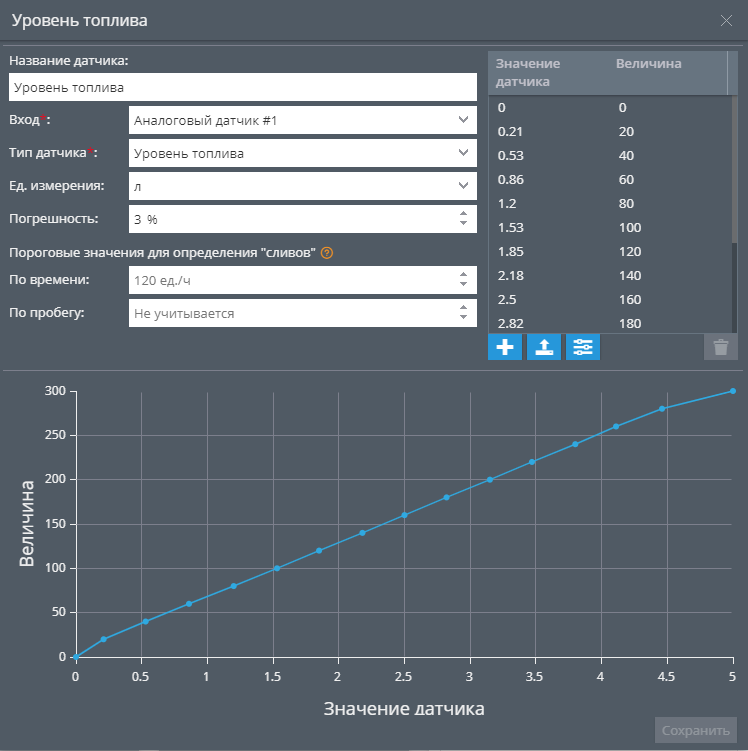

Задайте необходимые параметры датчика:

Параметры датчика
  • Название датчика – укажите название датчика. Название может быть произвольным.
  • Вход – выберите вход, на который подключен датчик (кол-во и типы доступных входов определяются моделью GPS/ГЛОНАСС оборудования).
  • Тип датчика – выберите тип подключенного датчика:
Тип датчика
  • Погрешность – задайте возможную погрешность при учете показаний датчика. В данном параметре задается процент от максимального результата в тарировочной таблице. Если изменение показаний будет ниже или равно указанному процентному числу, то эти данные не будут фиксироваться системой.
    Например, при установленной погрешности — 5% у датчика уровня топлива с максимальным результатом в таблице — 100 литров, изменение уровня на 5 литров или менее, не будет учитываться как слив или заправка.
  • Коэффициент – установите коэффициент, на который будут делиться полученные данные с датчика. Если необходимости в делении нет, то оставьте значение по умолчанию – 1.
  • Единицы измерения – укажите единицы измерения показаний (например, литр).

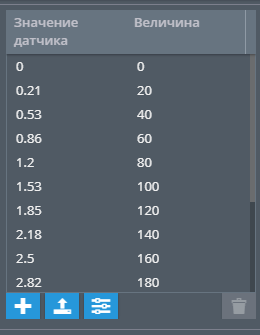

После того, как все необходимые параметры заданы, нужно внести тарировочные данные в таблицу:

Тарировочные данные в таблице

Для добавления строки в таблицу нажмите кнопку «Добавить». В появившейся строке в столбце «Показания» внесите показания датчика (например Вольты), в столбце «Результат» внесите результат,  соответствующий указанному показанию (например литры).

Для добавления новой строки нажмите «Добавить», если нужно удалить выбранную строку, то нажмите «Удалить».

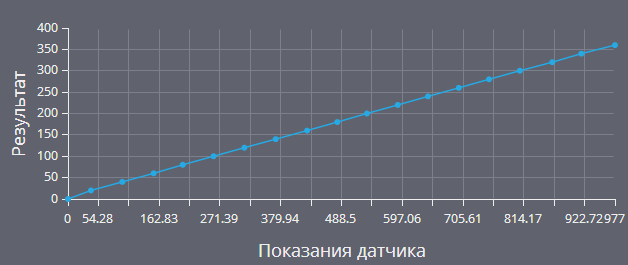

При внесении данных в таблицу будет выполняться построение графика. При корректно заполненной тарировочной таблице, показания на графике будут монотонно возрастать:

Показания датчика

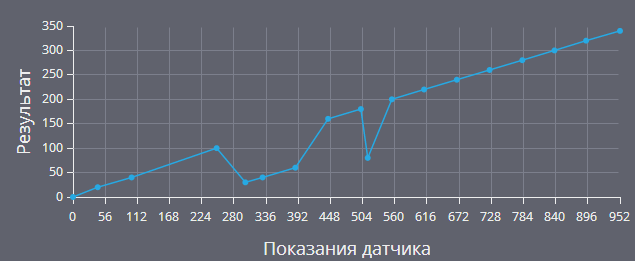

Если показания возрастают не монотонно (то есть, сначала возрастают, а затем снижаются), то, вероятно, тарировочная таблица заполнена некорректно:

Показания датчика

Для подтверждения внесенных изменений нажмите «Сохранить».
